Мульти-сплит Cooper&Hunter: как распределить мощность между комнатами

Мульти-сплит: как распределить мощность между комнатами, если наружный блок один, а внутренних несколько? Каждой комнате подбирают внутренний блок по её нагрузке, затем проверяют, что сумма индексов внутренних блоков укладывается в допустимый диапазон наружного блока, а комнаты не набирают пиковую нагрузку одновременно. Последний шаг — трассы: общая длина, длина до каждого блока и перепад высот.

Внутренние блоки по нагрузке комнат

Начинают с теплопритоков каждого помещения: площадь, окна и их ориентация, техника, число людей. Комнате на 15–20 м² с одним окном обычно хватает настенного блока на 2,6 кВт, гостиной с большим остеклением нужен блок на 3,5 кВт и мощнее. В нашем ассортименте для мульти-сплит-систем Cooper&Hunter есть настенные блоки от CH-S07FTXE до CH-S18FTXE и от CHML-S09FTXAM2S до CHML-S24FTXAM2S. Число в маркировке — индекс мощности: 09 соответствует примерно 2,6–2,7 кВт холода, 12 — 3,5 кВт, 18 — 5 кВт.

Мощность наружного блока не делят поровну: спальне на север не нужен такой же блок, как кухне-гостиной на юг.

Коэффициент подключения: от 50 до 150 %

Наружные блоки CHML-U рассчитаны на 2–5 внутренних блоков: суффикс K2, K3, K4 или K5 показывает, сколько именно. Второе ограничение — коэффициент подключения, то есть сумма индексов внутренних блоков к индексу наружного. По инструкции Cooper&Hunter она должна быть в пределах 50–150 % от индекса наружного блока.

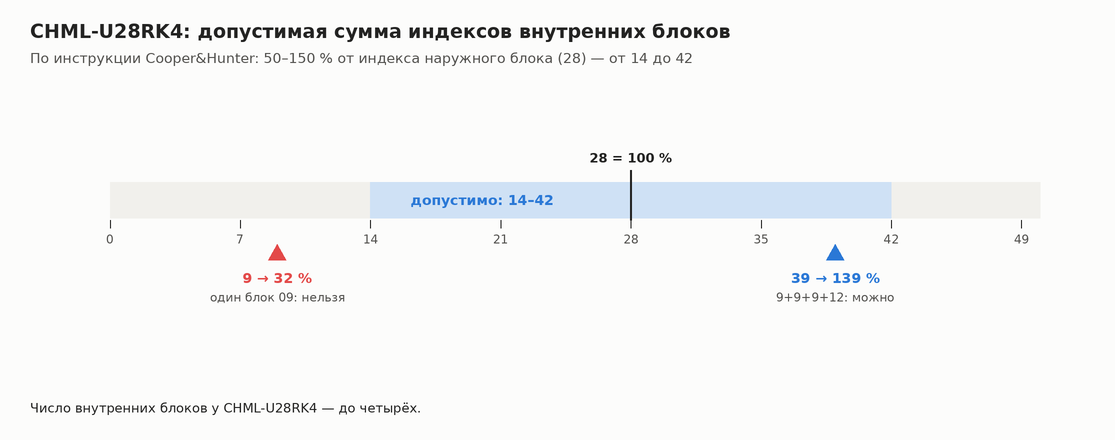

Пример: квартира с тремя спальнями и гостиной. Три CH-S09FTXE в спальни и CH-S12FTXE в гостиную дают сумму индексов 9 + 9 + 9 + 12 = 39, или 139 % индекса CHML-U28RK4, — в допустимых пределах. А вот один блок с индексом 09 на CHML-U28RK4 подключать нельзя: 32 % ниже границы в 50 %.

Одновременная нагрузка: почему сумма больше 100 %

Номинальная холодопроизводительность четырёх внутренних блоков из примера — около 11,3 кВт, у CHML-U28RK4 — 8,0 кВт. Это допустимо, потому что комнаты набирают пиковую нагрузку в разное время: спальни вечером и ночью, гостиная с окнами на юг — днём. Наружный блок распределяет хладагент между работающими блоками и подстраивает производительность компрессора.

Если все комнаты требуют максимум одновременно (жаркий вечер, вся семья дома), каждый блок получает меньше своей номинальной мощности. Поэтому при подборе смотрят не на сумму блоков, а на одновременную нагрузку квартиры в самый тяжёлый час и сравнивают её с 8,0 кВт наружного блока.

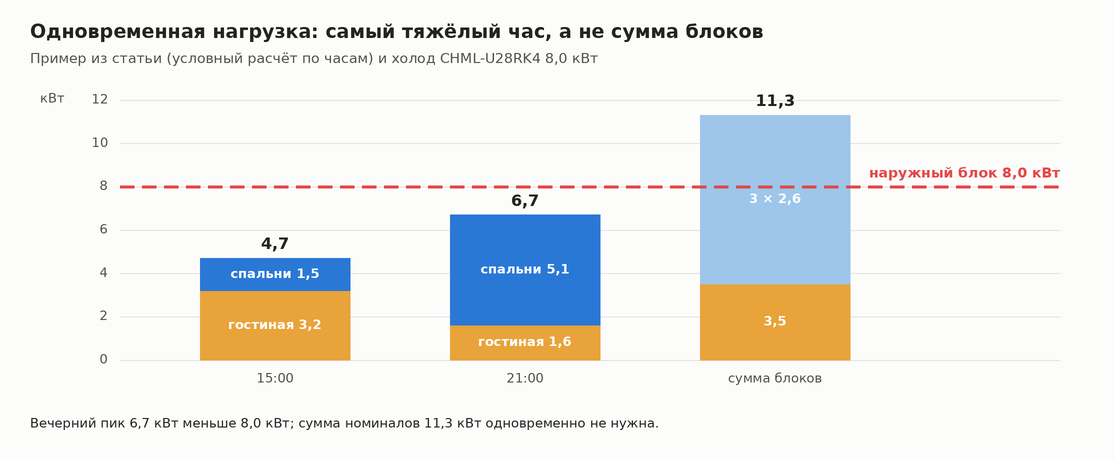

Например, почасовой расчёт для квартиры из примера дал: в 15:00 гостиной на юг нужно 3,2 кВт, трём спальням вместе около 1,5 кВт; в 21:00 гостиной 1,6 кВт, спальням 5,1 кВт. Самый тяжёлый час вечерний: 6,7 кВт, и CHML-U28RK4 закрывает его с запасом. Если бы в один час совпали пики всех комнат, понадобился бы более мощный наружный блок или вторая система.

Трассы и перепад высот

У каждого типоразмера свои пределы. По инструкции для серии RK максимальная суммарная длина трасс составляет 20 м у U14 и U18, 60 м у U21 и U24 и 70 м у U28. Длина до одного внутреннего блока ограничена 10 м у U14 и U18 и 20 м у U21, U24 и U28, перепад высот между блоками — 5 и 10 м соответственно. В нашем ассортименте есть наружные блоки в исполнениях RK и NK; приведённые пределы взяты из инструкции для RK, для NK их сверяют по документации конкретной модели.

На практике это значит: наружный блок ставят так, чтобы трасса до самой дальней комнаты укладывалась в предел модели, а в двухэтажной квартире или доме проверяют перепад высот. Если дальняя комната не укладывается в предел, её проще обслужить отдельной сплит-системой.

Режим работы и дренаж

У мульти-сплит-системы один наружный блок и один холодильный контур, поэтому все внутренние блоки работают в одном режиме: либо охлаждают, либо греют. Чтобы одну комнату охлаждать, а соседнюю обогревать, нужны VRF-системы с рекуперацией тепла или отдельные сплит-системы.

Дренаж каждого внутреннего блока выводят отдельно, с уклоном к стояку или наружу. Наружному блоку в режиме обогрева тоже нужен отвод: при обогреве и оттайке на нём образуется вода, и инструкция предписывает установить дренажный штуцер и шланг. Рабочий диапазон исполнений с тепловым насосом по инструкции — от −20 до +43 °C снаружи.

Когда лучше отдельные сплит-системы

Мульти-сплит удобен, когда на фасаде можно поставить только один наружный блок, комнаты рядом и работают в одном режиме. Отдельные сплит-системы подходят лучше, если трасса до дальних комнат длиннее допустимой для модели, если нужен независимый резерв — при остановке наружного блока мульти-сплита выключаются все комнаты — или если одним комнатам нужен холод, а другим в это же время тепло.

Порядок подбора мульти-сплита:

1. Посчитать нагрузку каждой комнаты и подобрать внутренние блоки.
2. Выбрать наружный блок по числу комнат и сумме индексов в пределах 50–150 %.
3. Сравнить одновременную нагрузку квартиры с холодопроизводительностью наружного блока.
4. Проверить общую длину трасс, длину до каждого блока и перепад высот.
5. Предусмотреть дренаж внутренних блоков и отвод воды от наружного.

Наружные и внутренние блоки собраны в разделе мульти-сплит-систем Cooper&Hunter.
